Résoudre les aspects économiques de la fabrication de blocs multi--produits

Le défi pour toute usine de blocs est simple : les clients veulent une variété de modèles de pavés creux, mais l'achat d'un moule complet pour chaque modèle mobilise du capital et consomme de l'espace d'entrepôt. Les fabricants chinois ont résolu ce problème grâce à des systèmes de moules modulaires qui séparent le cadre extérieur des inserts de cavité.

UNIK fabrique des moules pour pavés creux en béton à Quanzhou, Fujian depuis 2010, exportant vers 28 pays. Cette page explique comment les fabricants de moules chinois ont restructuré leurs coûts d'outillage et ce que les acheteurs doivent rechercher lorsqu'ils s'approvisionnent en Chine.

Le problème traditionnel des moules à pavés creux

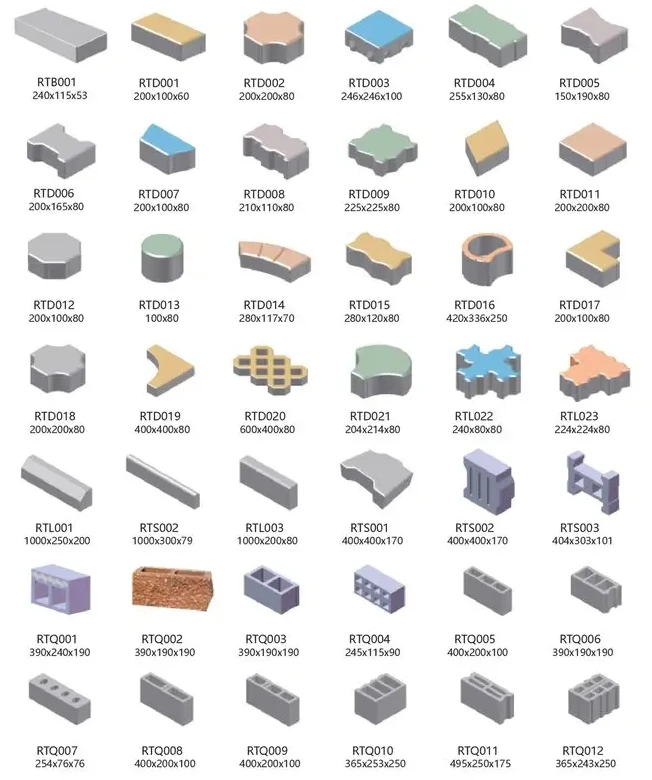

Les moules conventionnels sont des outils-à usage unique. Un moule conçu pour un pavé creux de 200x100mm ne peut pas produire un pavé de 225x112,5mm. Pour les usines de blocs desservant plusieurs clients ou types de projets, cela signifie acheter un moule séparé pour chaque taille et motif de pavé. Chaque moule nécessite son propre cadre extérieur, ses propres plaques d'empreinte et son propre matériel de montage. Le coût se multiplie rapidement. L’espace de stockage est rempli de lourds cadres en acier qui passent la plupart de leur temps inutilisés.

Les fabricants chinois ont commencé à remédier à cette inefficacité en développant des systèmes de moules à insertion.

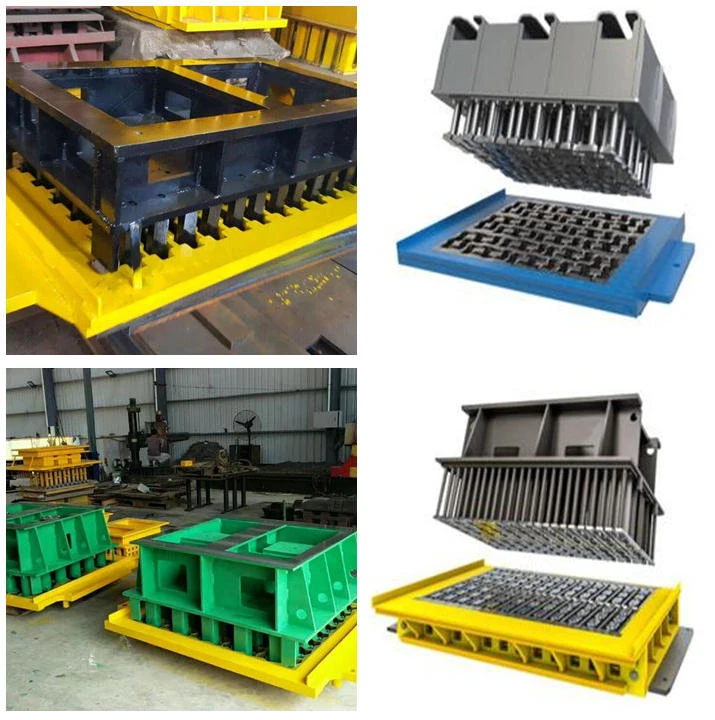

Comment fonctionnent les systèmes de moules à insérer

Un système de moule à insert sépare le moule en deux composants :

Le cadre extérieur– Un boîtier permanent en acier qui se monte sur la machine à blocs. Ce cadre contient l'interface de montage, les broches d'alignement et la structure de transmission des vibrations. Un cadre extérieur sert pendant toute la durée de vie de la machine.

Les inserts de cavité– Blocs en acier à outils amovibles contenant la géométrie réelle de la cavité du pavé. Les inserts tombent dans le cadre extérieur et se verrouillent en place. Changer la conception des pavés ne nécessite que de nouveaux inserts, pas un nouveau cadre.

Cette séparation modifie l’économie de la production de pavés creux. Le cadre extérieur est acheté une seule fois. Les inserts sont achetés selon les besoins pour chaque nouveau modèle de pavé. Lorsqu'un style de pavé est abandonné, seuls les inserts sont retirés. Le cadre extérieur continue en service.

Qu'est-ce qui fait un insert de pavé creux de qualité

L'insert de cavité détermine la qualité du pavé. UNIK fabrique des plaquettes en acier à outils allié Cr12MoV ou 9CrSi. Ces qualités offrent la dureté nécessaire pour résister à l'abrasion des granulats de béton tout en conservant la ténacité nécessaire pour absorber les vibrations.

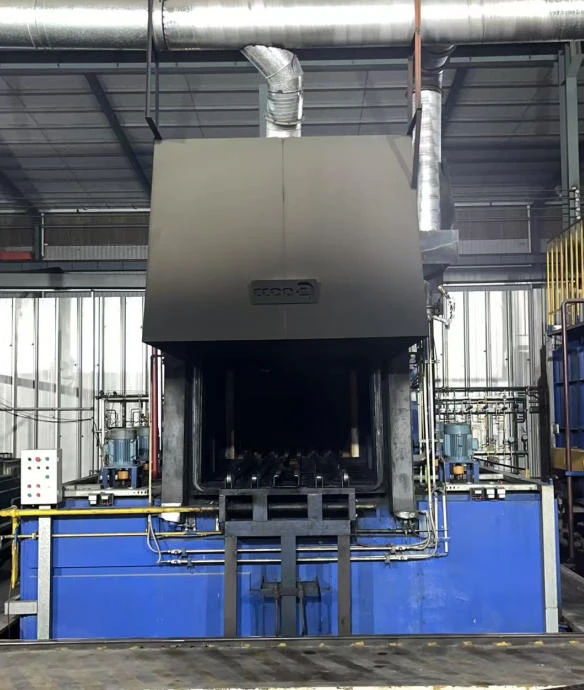

Dureté superficielle :HRC59-62 après traitement thermique de carburation. C'est beaucoup plus dur que l'acier de construction standard, offrant une résistance à l'usure sur des centaines de milliers de cycles.

Tolérance dimensionnelle :±0,3 mm sur les dimensions de la cavité. Les pavés creux nécessitent une épaisseur constante sur tous les murs. Une variation au-delà de cette plage crée des points faibles ou des problèmes d'ajustement.

Finition superficielle :Ra 1,6 ou mieux. Une surface de cavité lisse permet aux pavés de se détacher proprement sans coller. Les surfaces rugueuses entraînent des retards de démoulage et des dommages aux bords.

Rayon d'angle :3-5 mm sur tous les coins internes. Les coins pointus concentrent les contraintes vibratoires et les fissures. Les coins arrondis répartissent les contraintes et prolongent la durée de vie des plaquettes.

Fabrication

Livraison

atelier

Processus

Les moules chinois pour pavés creux en béton ont évolué d'un outillage à usage unique-à des systèmes d'insertion modulaires qui réduisent les investissements en capital de 40 à 60 %. Le cadre extérieur est acheté une seule fois et dure plus de 200 000 cycles. Les inserts de cavité sont achetés séparément pour chaque modèle de pavé et remplacés uniquement lorsqu'ils sont usés. Cette approche permet aux usines de blocs d'offrir plusieurs styles de pavés sans multiplier les coûts d'outillage.

Les indicateurs de qualité pour les moules chinois incluent des nuances d'acier certifiées (Cr12MoV ou 9CrSi), un traitement thermique de carburation atteignant une dureté de surface HRC59-62, une tolérance dimensionnelle de ± 0,3 mm et un état de surface de Ra 1,6 ou mieux. UNIK fabrique ces moules à Quanzhou depuis 2010, exportant vers 28 pays avec des livraisons documentées au Sri Lanka (2025) et au Kenya (2026).

Pour les acheteurs, les principales étapes de vérification sont les suivantes : demander des certificats de matériaux, examiner la documentation sur le traitement thermique, confirmer les rapports d'inspection dimensionnelle et vérifier la compatibilité des machines avant de commander.
