Moules de blocs de pavé creux en Chine

Réduire le coût de l'offre de plusieurs styles de pavés

Une usine de blocs qui produit un seul style de pavé doit prendre une décision simple en matière d'outillage. Une usine qui produit cinq styles de pavés est confrontée à un problème différent. Les moules traditionnels nécessitent un ensemble complet pour chaque style - cinq cadres extérieurs, cinq ensembles de cavités, cinq interfaces de montage. Le capital immobilisé dans des moules inutilisés croît rapidement.

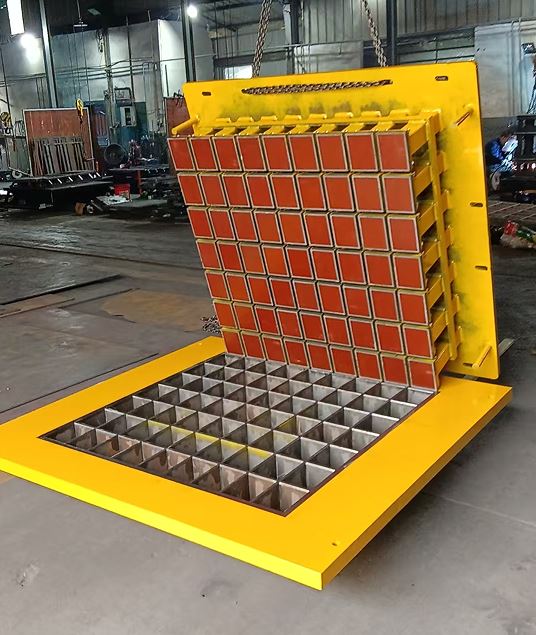

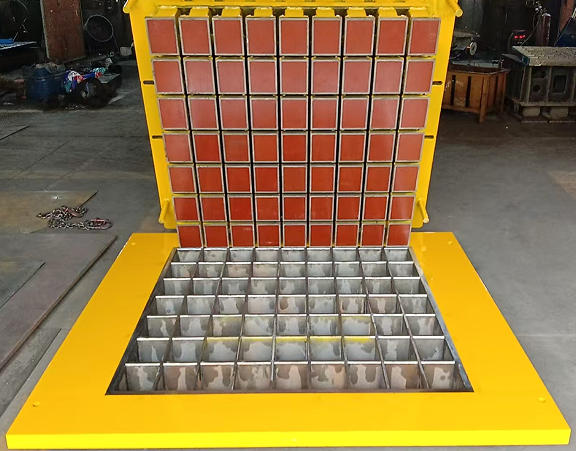

Les fabricants de moules chinois ont résolu ce problème en développant des systèmes d'inserts. Un cadre extérieur sert à plusieurs inserts de cavité. Le châssis reste sur la machine. Les inserts changent lorsque le style du pavé change. Cette page explique comment fonctionne le système et ce que les acheteurs doivent vérifier avant d'acheter en Chine.

UNIK fabrique des moules pour pavés creux à Quanzhou depuis 2010 et exporte vers 28 pays. L'approche de l'entreprise se concentre sur la réduction des coûts d'outillage sans compromettre la précision dimensionnelle ou la durée de vie.

Pourquoi les fabricants chinois sont leaders dans la production de moules à insérer

Plusieurs facteurs ont rendu les fabricants chinois particulièrement efficaces dans la production de systèmes de moules à insert.

Disponibilité de l'acier.Les aciers à outils alliés tels que Cr12MoV et 9CrSi sont facilement disponibles dans les usines nationales. Ces nuances offrent la combinaison de dureté et de ténacité requise pour les inserts pour cavités.

Capacité de traitement thermique.Les fours de trempe sous vide et les équipements de-traitement cryogénique profond sont devenus la norme dans les principales usines chinoises. Cela permet un durcissement constant jusqu'au HRC59-62 sans déformation ni fissuration.

Échelle d'usinage CNC.Les équipements de coupe à fil-et de fraisage CNC sont largement disponibles. Les fabricants chinois peuvent produire des inserts pour cavités avec une tolérance dimensionnelle de ±0,3 mm et un état de surface de Ra 1,6 ou mieux à des prix compétitifs.

Expérience à l'exportation.Les fabricants de moules chinois expédient leurs produits en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Russie depuis plus d'une décennie. Les systèmes de documentation, d’emballage et de logistique sont bien établis.

Que vérifier avant de commander depuis la Chine

Les acheteurs doivent confirmer quatre articles avant de passer une commande de moules pour pavés creux auprès d'un fournisseur chinois.

Nuance d'acier.Demandez des certificats de matériaux spécifiant Cr12MoV, 9CrSi ou équivalent. Un "acier de haute qualité-non spécifié n'est pas suffisant. La qualité de l'acier affecte directement la résistance à l'usure et la durée de vie.

Documentation sur le traitement thermique.Demandez des rapports d'essais de dureté indiquant la dureté de surface (minimum HRC58) et la profondeur de la couche carburée (minimum 1,3 mm). Un traitement thermique approprié fait la différence entre un moule qui dure 90 000 cycles et un autre qui se fissure après 30 000 cycles.

Contrôle dimensionnel.Demandez des rapports d'inspection finaux avec les dimensions de la cavité, les rayons des coins et les mesures de planéité. Les tolérances doivent être clairement indiquées. UNIK maintient les dimensions de la cavité à ±0,3 mm et la finition de surface à Ra 1,6.

Compatibilité des machines.Fournissez au fournisseur la marque et le modèle de votre machine, ou envoyez un dessin de l'interface de montage de votre moule existant. Le fournisseur doit confirmer l'ajustement avant le début de la production. UNIK maintient les spécifications de montage pour HESS, MASA, ZENITH, BESSER, TIGER, Qunfeng, Quangong et d'autres grandes marques.

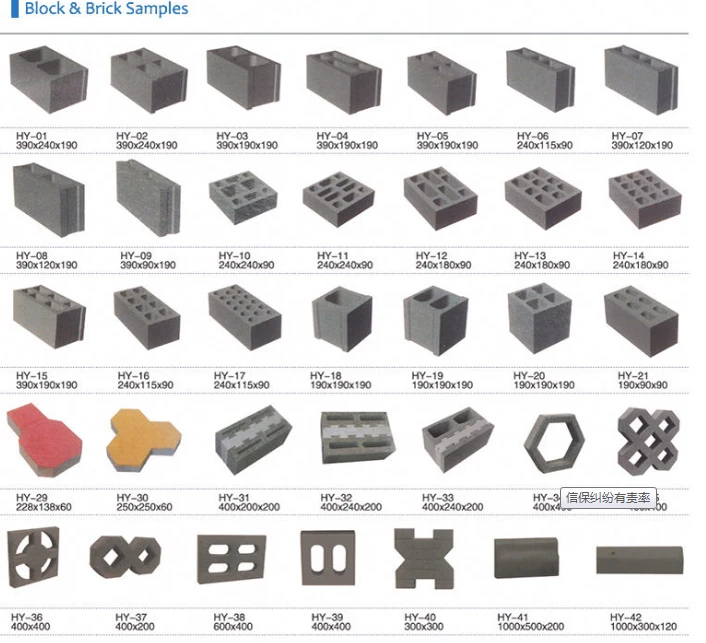

Tailles courantes de pavés creux provenant de moules chinois

Les fabricants chinois produisent des inserts pour une gamme de dimensions de pavés creux. Les tailles les plus courantes incluent :

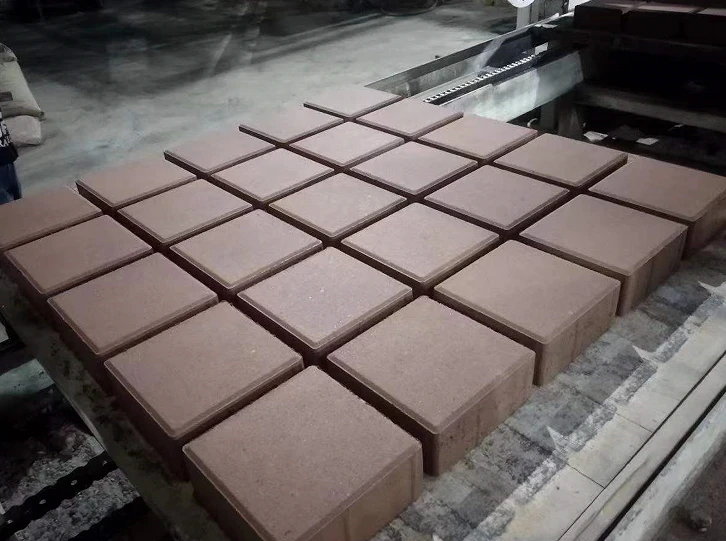

200x100x60mm– Pavé d’allée et de trottoir résidentiel standard. Cette taille représente environ 40 % de la production de pavés creux sur de nombreux marchés.

225 x 112,5 x 60 mm– Pavé creux autobloquant pour allées et aires de stationnement. Les bords imbriqués répartissent les charges des véhicules sur plusieurs finisseurs.

400x200x80mm– Pavé creux grand-format pour les places commerciales et les zones de véhicules légers. Moins de pavés par mètre carré réduit le temps d’installation.

333x166x80mm– Pavé creux en herbe à cellules ouvertes pour les applications de stationnement perméable et de contrôle de l’érosion.

200x200x60mm– Pavé creux hexagonal pour allées de jardin et zones décoratives.

Des tailles personnalisées sont disponibles. La plupart des fabricants chinois ont besoin d'un dessin ou d'un échantillon de pavé existant pour produire les inserts correspondants. UNIK propose une conception personnalisée basée sur les spécifications du client.

Fabrication

Livraison

atelier

Processus

Spécifications d'UNIK pour les inserts de pavé creux

UNIK fabrique des inserts de pavé creux selon les normes suivantes :

Nuance d'acier :Acier à outils en alliage Cr12MoV ou 9CrSi

Traitement thermique :Cémentation avec trempe sous vide à 980 degrés et plusieurs cycles de revenu à 580 degrés

Dureté superficielle :HRC59-62

Dureté du noyau :HRC35-40

Profondeur de la couche carburée :1,3-1,5 mm

Tolérance dimensionnelle :±0,3 mm

Finition superficielle :Ra 1.6 ou mieux

Rayon d'angle :3-5 mm sur tous les coins internes

Durée de vie prévue de l'insert :70 000 à 90 000 cycles dans des conditions normales

Durée de vie prévue du cadre :200 000+ cycles

Un traitement cryogénique profond-en option à -196 degrés prolonge la durée de vie des inserts de plus de 30 %. UNIK a documenté des livraisons comprenant une ligne complète de production de pavés ondulés au Sri Lanka (2025) et des équipements de béton au Kenya (2026).
